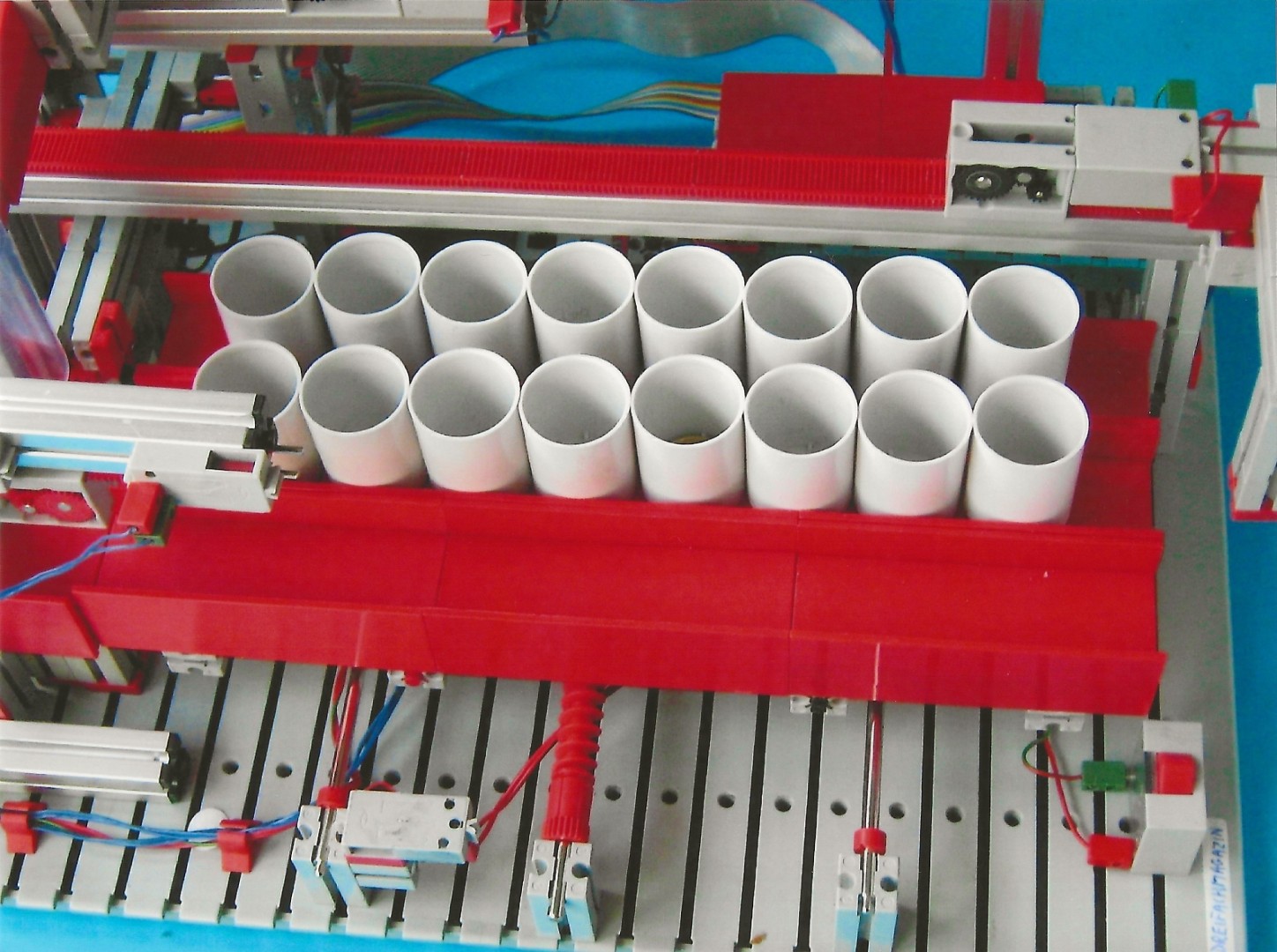

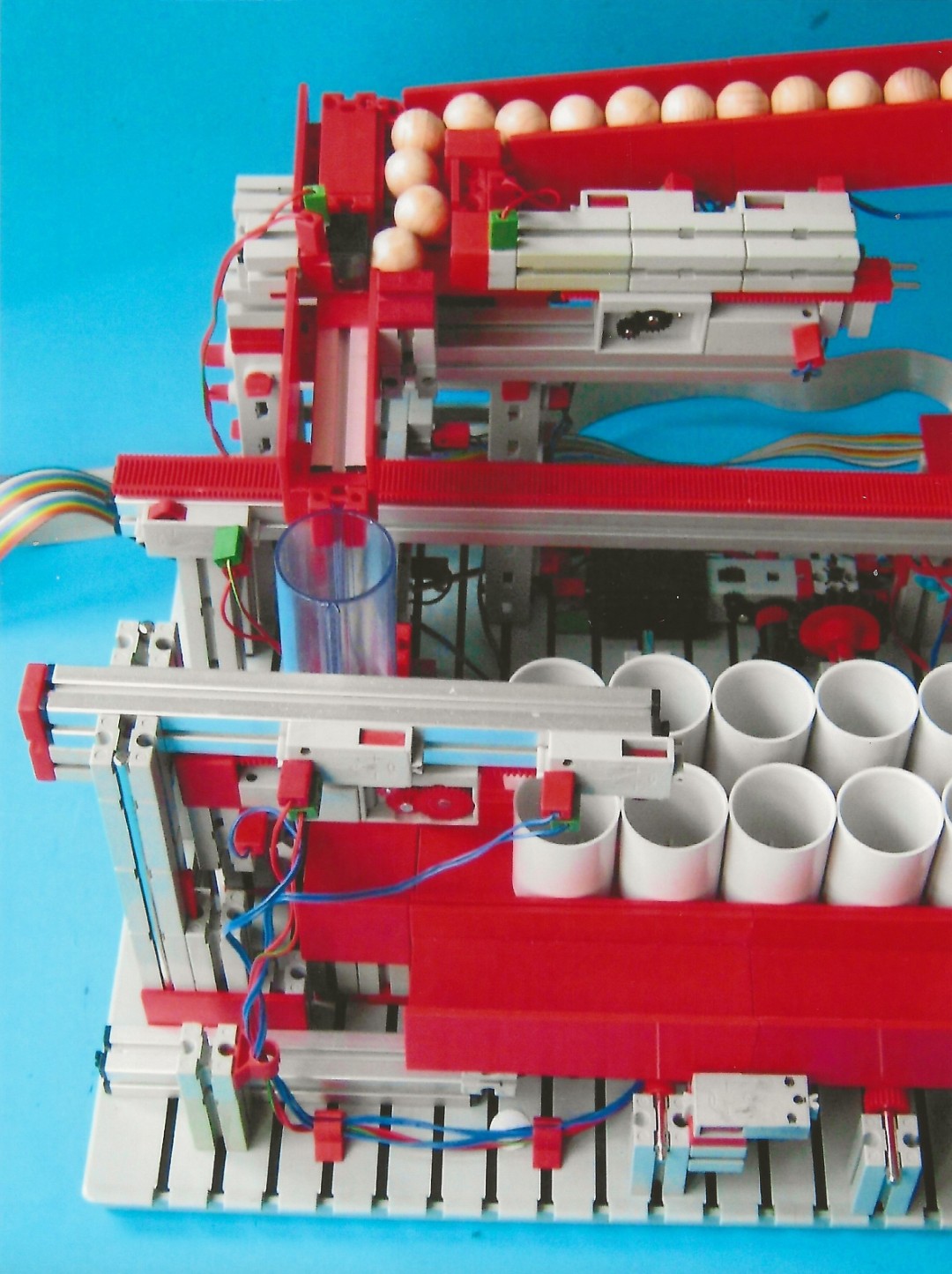

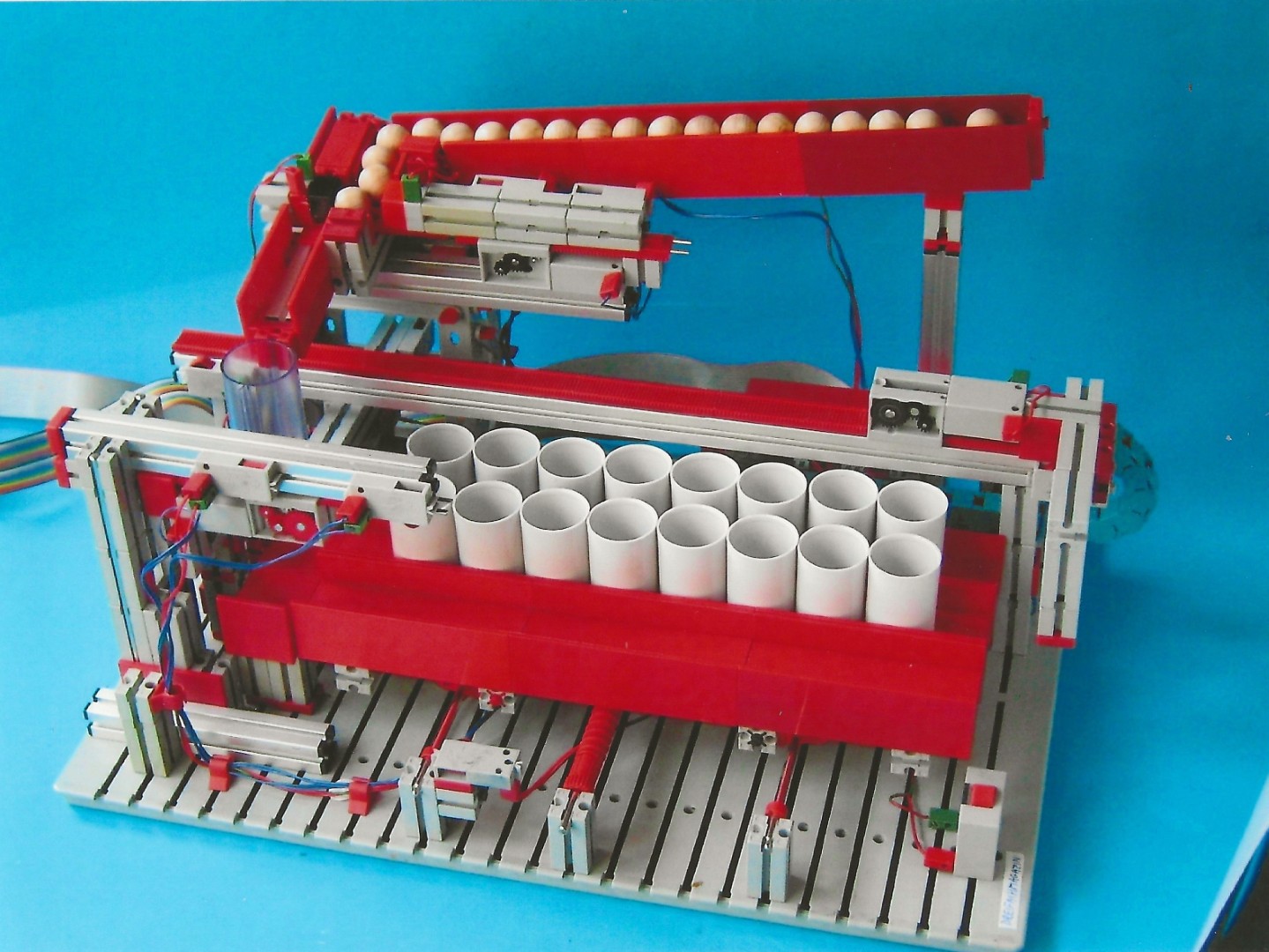

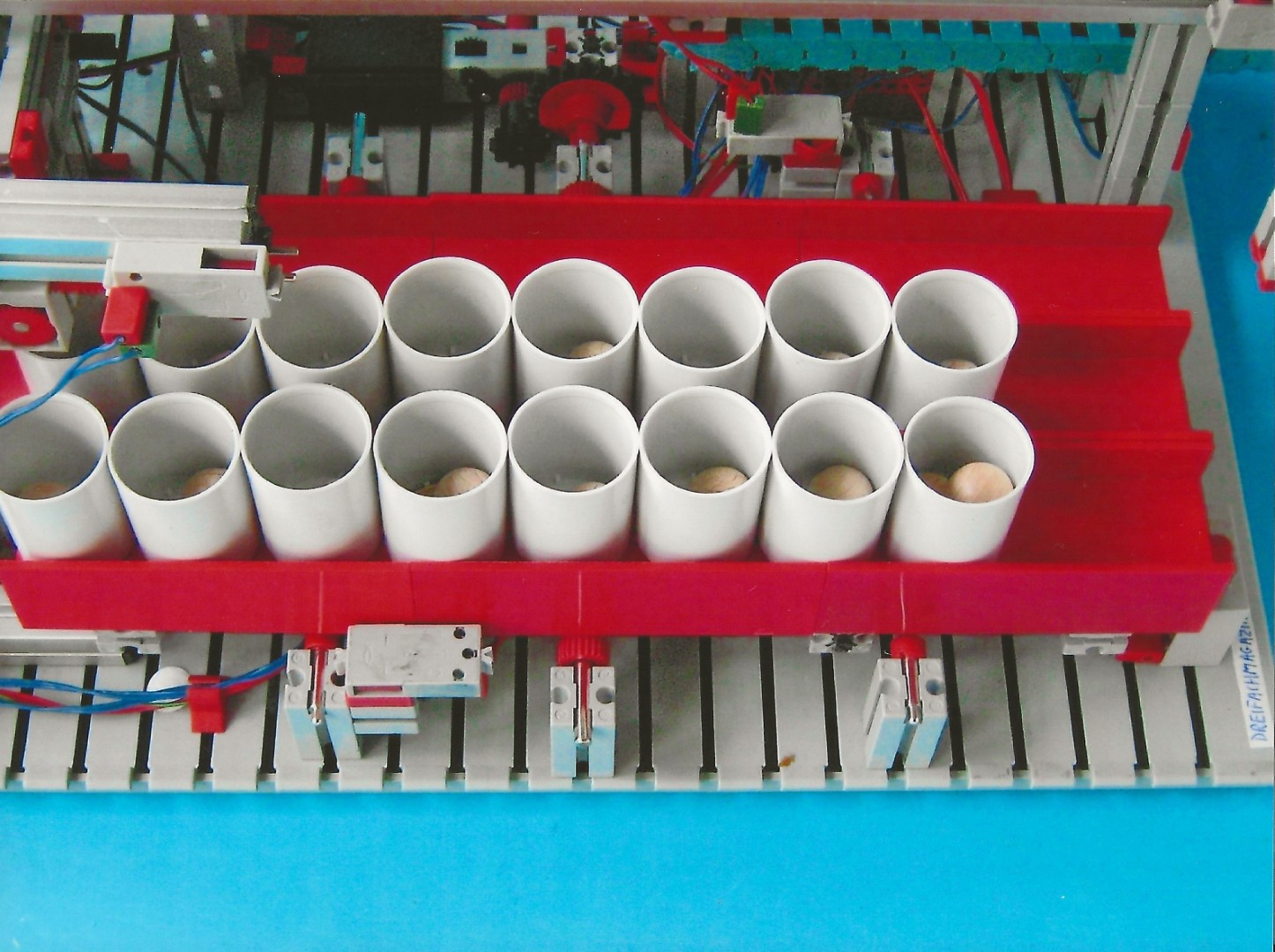

Dit is een model van een kogelvuller met vier schuivers, En een verplaatsbare driebaans magazijn.
Het magazijn wordt eerst naar achteren verplaatst, waarbij de middelste baan de aanvoer is en de voorste de afvoer.
Een bakje wordt vanuit de middelste aanvoerbaan aangevoerd met een schuiver, om gevuld te worden met kogels.
Met een tweede schuiver wordt een kogel een voor een aangevoerd. Het bakje wordt gevuld.
Met een derde schuiver wordt het bakje verplaatst naar de voorste afvoerbaan. Het bakje wordt afgevoerd met een vierde schuiver.
Als alle bakjes zijn gevuld, wordt het magazijn naar voren verplaatst, waarbij de achterste baan de aanvoer is en de middelste de afvoer.
Een bakje wordt vanuit de achterste aanvoerbaan aangevoerd met een schuiver, om gevuld te worden met kogels.
Met een tweede schuiver wordt een kogel een voor een aangevoerd. Het bakje wordt gevuld.
Met een derde schuiver wordt het bakje verplaatst naar de middelste afvoerbaan. Het bakje wordt afgevoerd met een vierde schuiver.
Het model wordt aangestuurd met twee interfaces.
|
